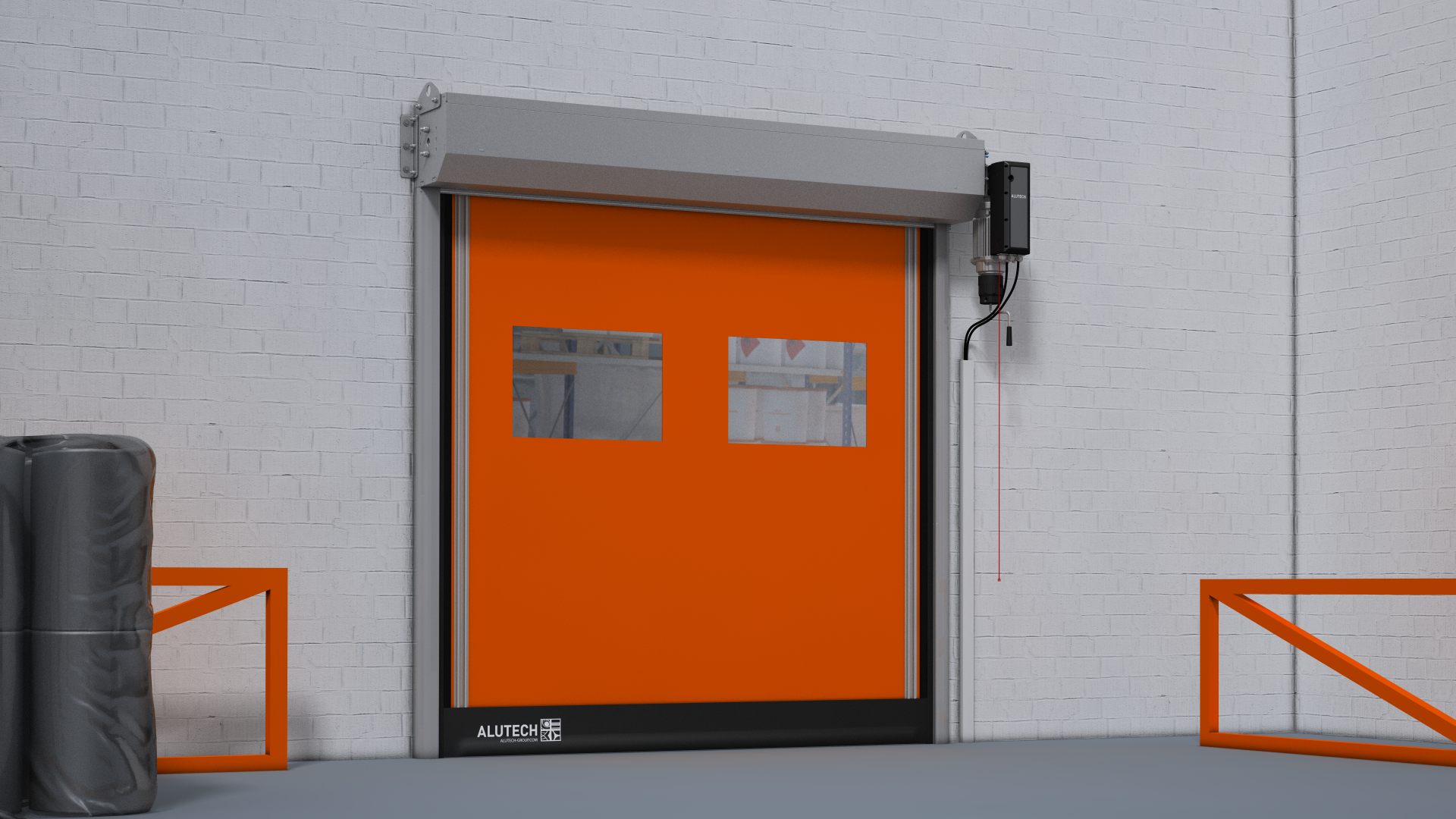

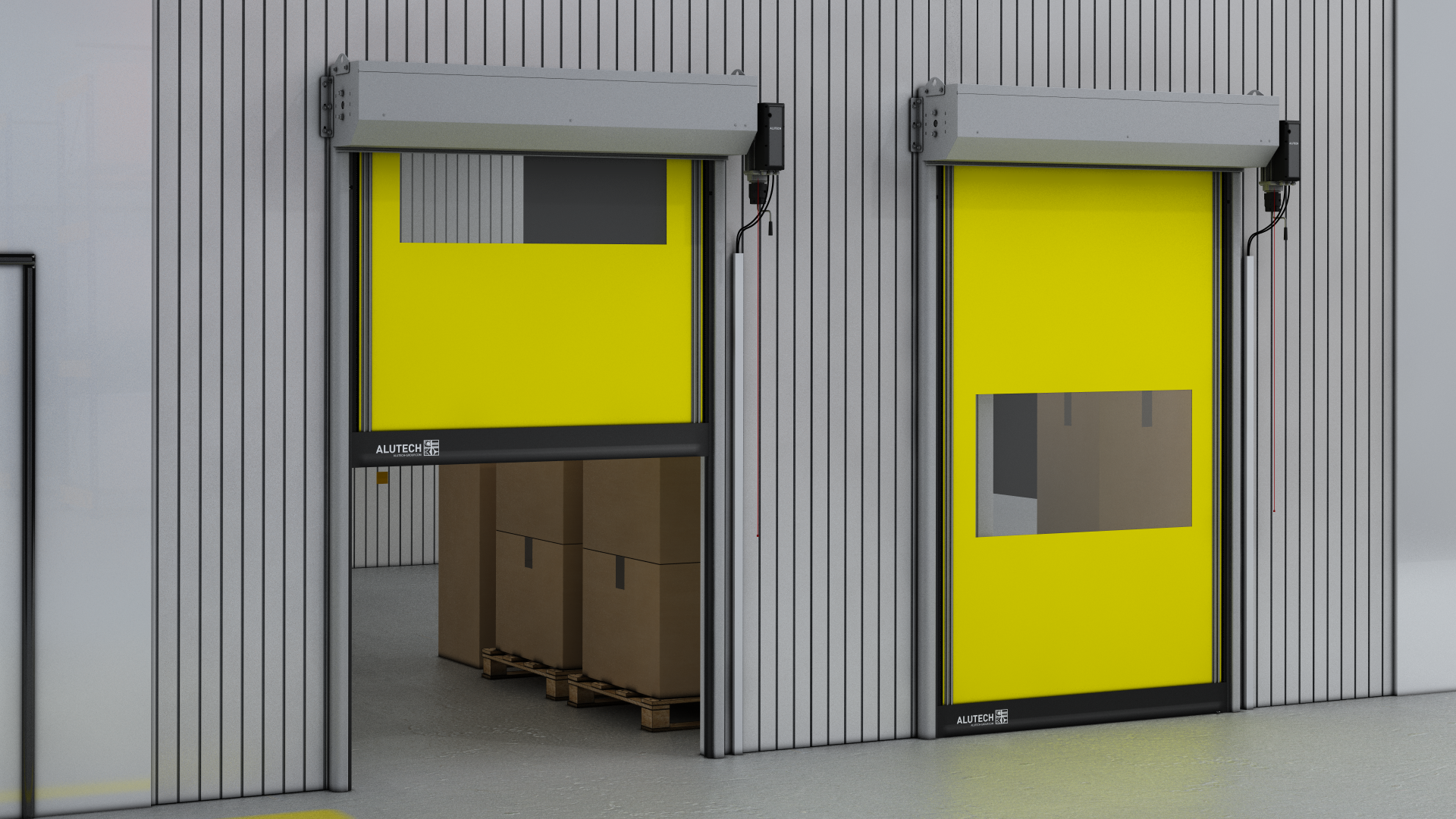

Ворота TurboFlex с гибким ПВХ-полотном устанавливаются на объектах с высокой интенсивностью движения, обеспечивают быструю и надежную работу благодаря продуманным элементам конструкции.
ПРЕИМУЩЕСТВА CКОРОСТНЫХ ВОРОТ TURBOFLEX

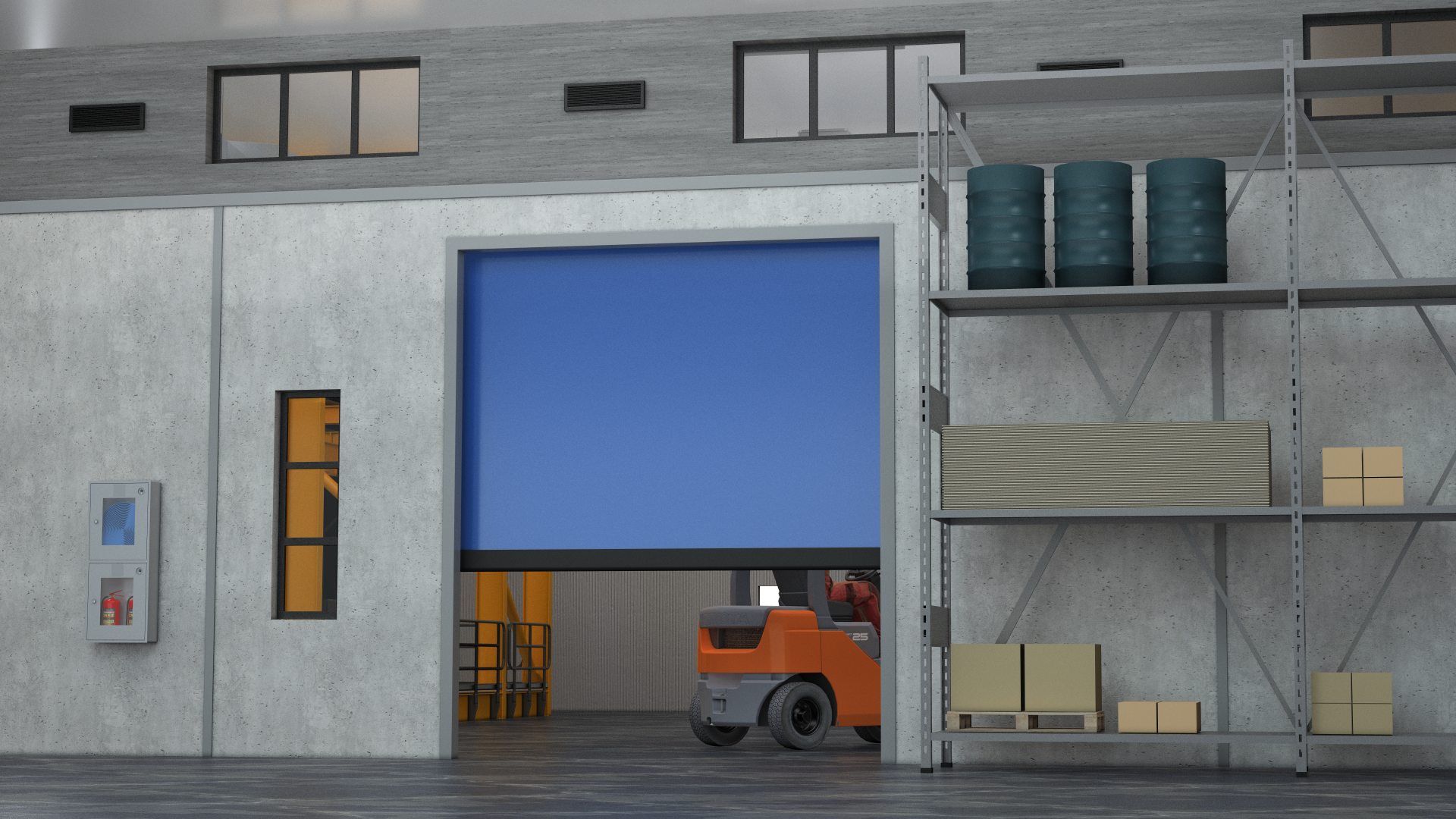

Скорость открытия до 2 м/с
Ворота TurboFlex гарантируют быстрое перемещение транспорта и грузов между помещениями, а также сохранение теплового режима.

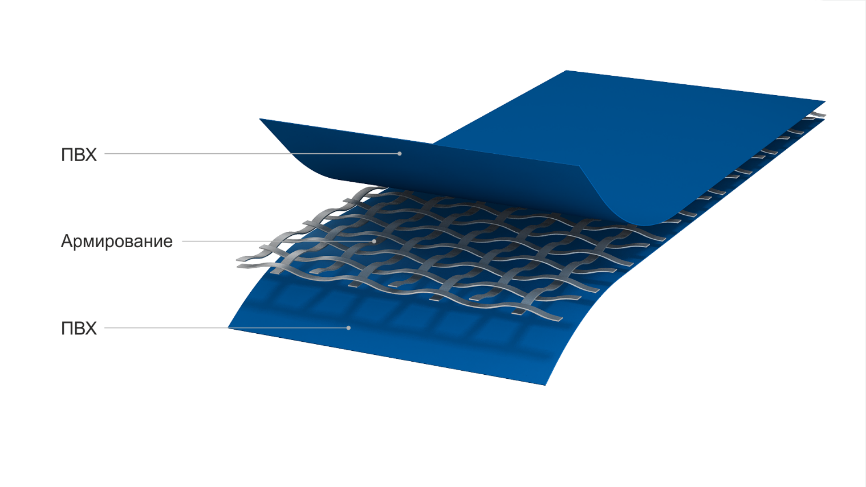

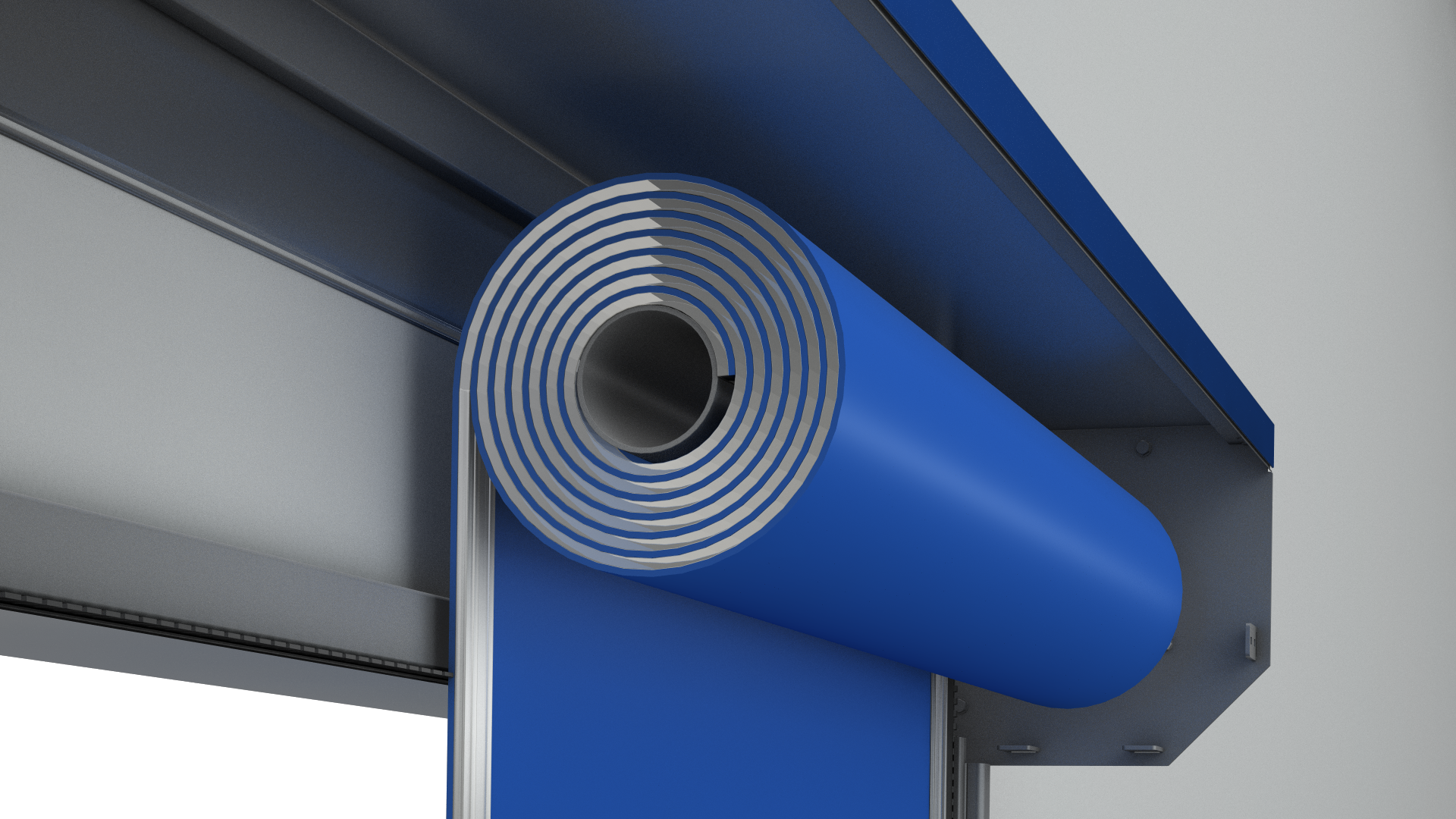

Прочное полотно
Полотно ворот производится из износоустойчивых ПВХ-тентов толщиной 0,7 мм и плотностью 900-1050 г/м². Дополнительную прочность воротам обеспечивает особое плетение тканой основы.

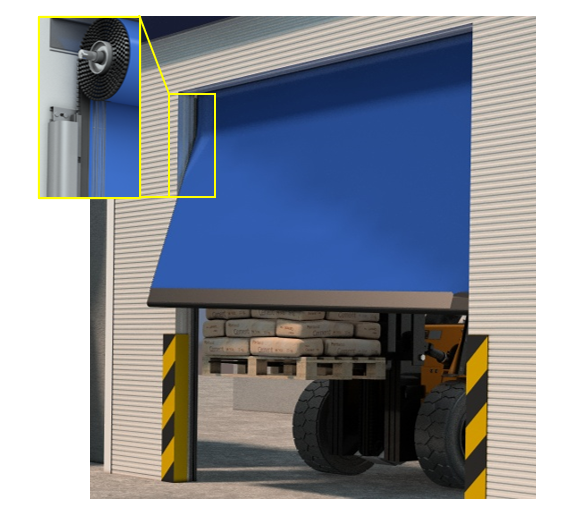

Самовосстанавливающаяся конструкция
ZIP-профиль по бокам обеспечивает выход ПВХ-полотна из направляющих ворот в случае наезда транспортного средства. Далее полотно автоматически возвращается в рабочее положениев следующем цикле подъема-опускания.
Класс ветроустойчивости
Ворота TurboFlex сохраняют работоспособность при различных ветровых нагрузках.
Ворота площадью до 9 м² соответствуют 3-му классу ветроустойчивости: выдерживают порывы ветра скоростью до 120 км/ч.
Ворота площадью до 14 м² соответствуют 2-му классу ветроустойчивости: выдерживают порывы ветра скоростью до 100 км/ч.

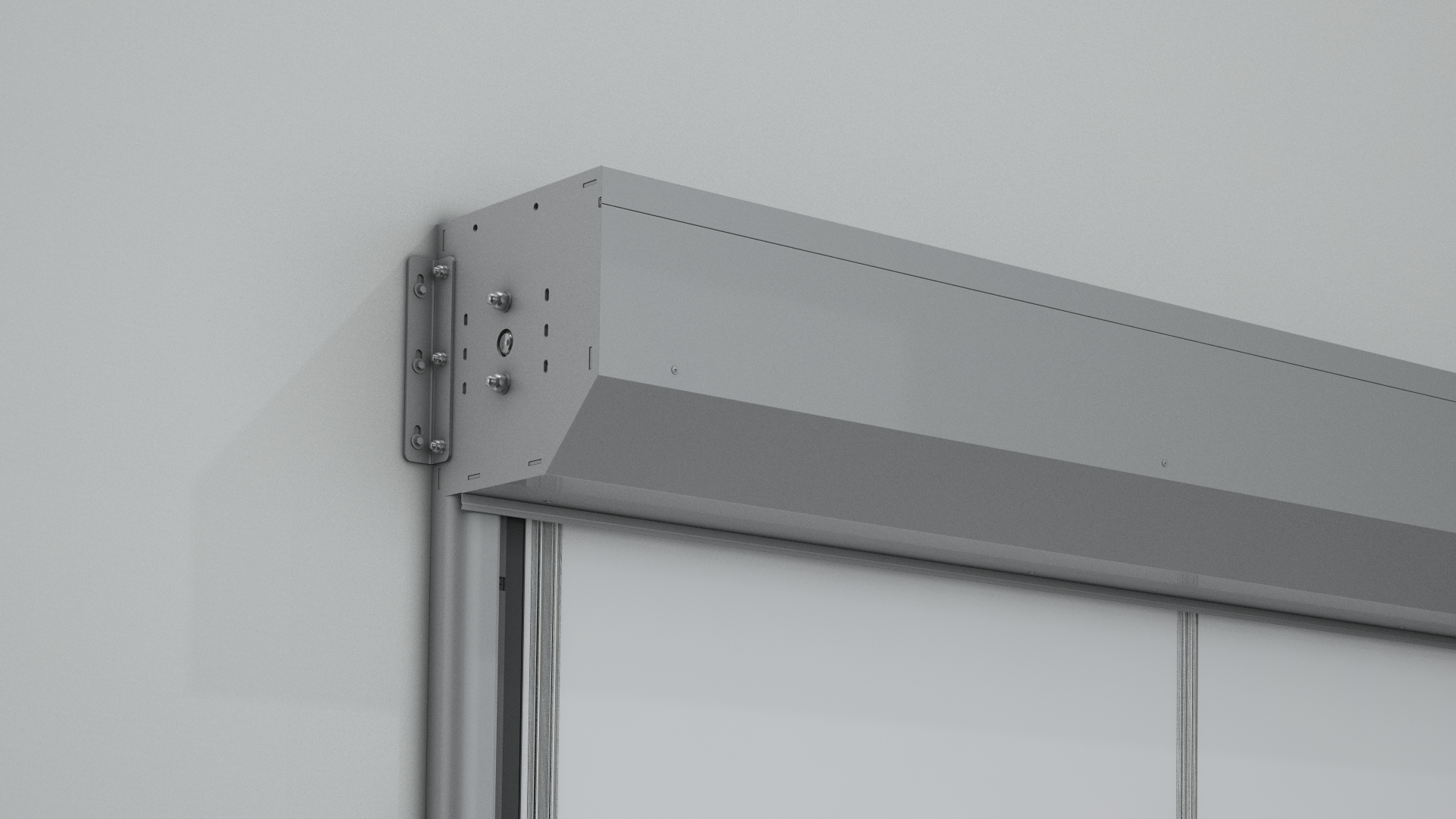

Устойчивость к коррозии
Короб вала и вертикальные стойки выполнены из алюминия. Это обеспечивает надежную защиту от коррозии и способствует сохранению внешнего вида ворот на протяжении всего срока их службы.

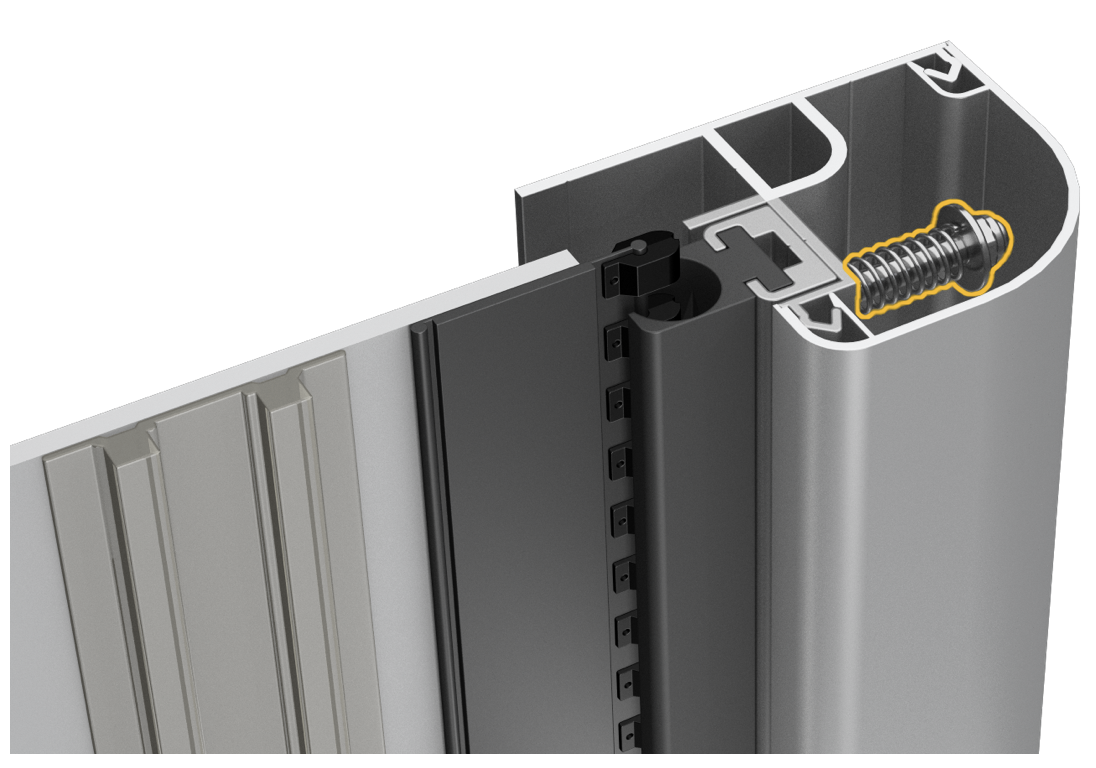

Защита от склеивания полотна

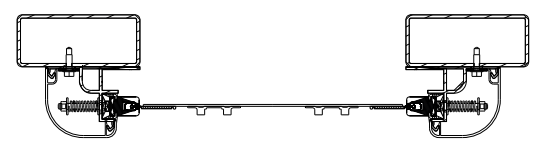

Пружинные демпферы внутри угловых стоек компенсируют ветровые нагрузки и вибрацию, которая возникает при подъеме и опускании воротного полотна.
Отлаженная работа и плавный ход
СИСТЕМА УПРАВЛЕНИЯ

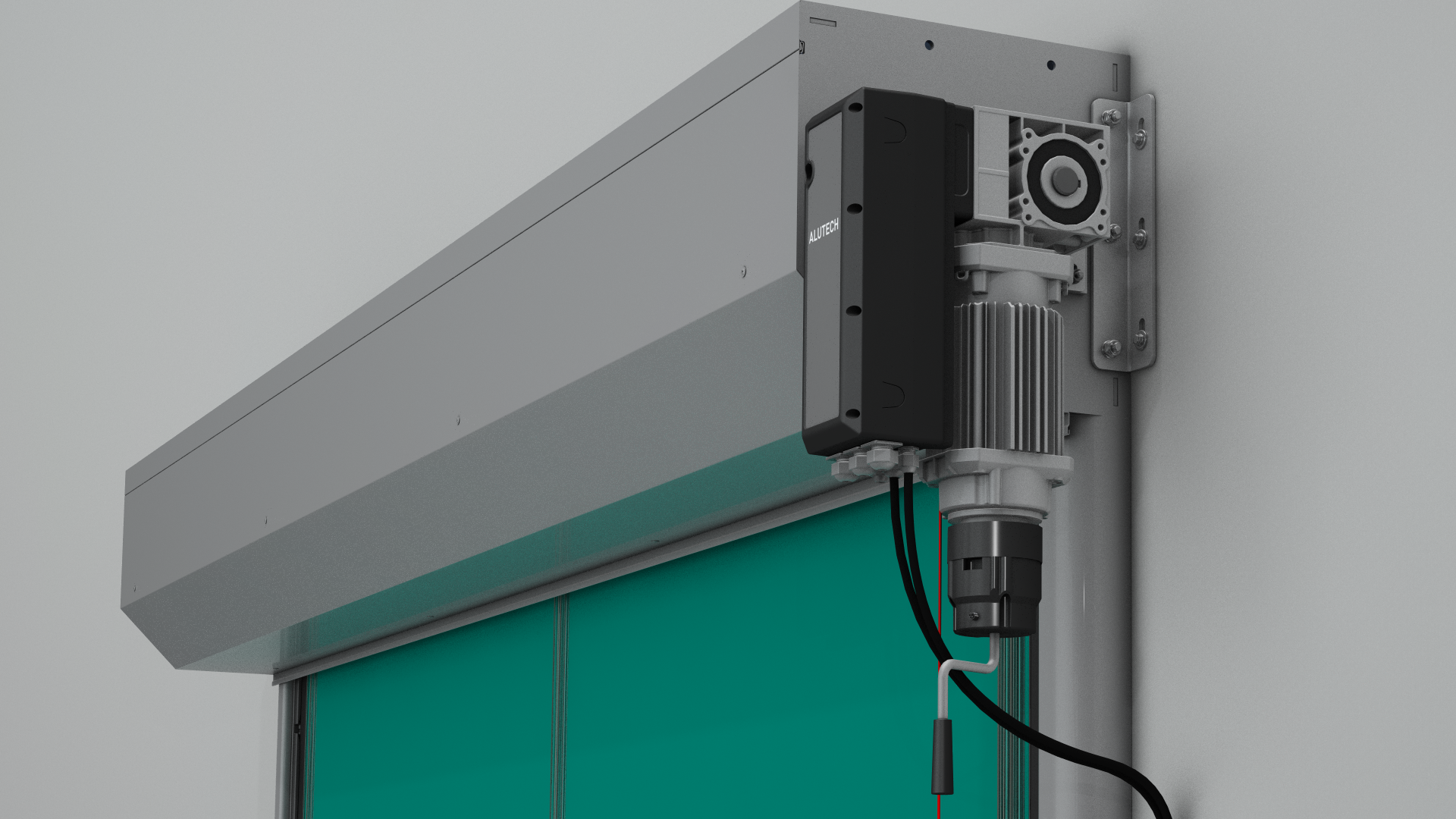

Электропривод
Для управления воротами используется высокоскоростной привод с блоком управления HS100-R.
Преимущества HS100-R:
- гибкие настройки регулировки скорости движения ворот позволят адаптировать их работу под конкретные условия эксплуатации;
- индикация состояния ворот на дисплее;
- контроль остановки ворот в конечных положениях при помощи энкодера;
- функции плавного старта и плавного торможения продлевают срок службы ворот;
- напряжение питания: 230В;
- степень защиты электропривода - IP54.
БЕЗОПАСНОСТЬ В БАЗОВОЙ КОМПЛЕКТАЦИИ

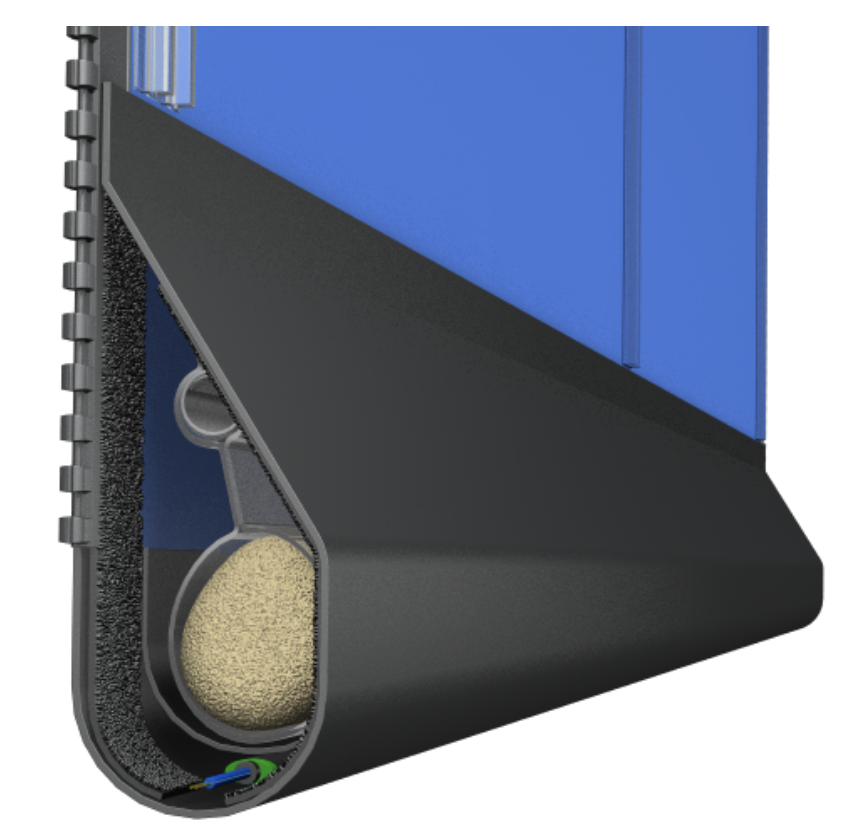

Чувствительная кромка безопасности
При движении на высоких скоростях кромка безопасности обеспечивает защиту оборудования и персонала от повреждения и травм. Представляет собой 2 контактных провода в мягкой резиновой оболочке. При наезде ворот на препятствие провода соприкасаются и передают сигнал через радиомодуль на блок управления для остановки опускания полотна и его автоматического поднятия.
Ворота опускаются под собственным весом за счет утяжелителя с песчаной смесью в нижней кромке полотна (4,5 кг/м.п.)
Фотоэлементы
При обнаружении препятствия фотоэлементы передадут сигнал на блок управления, после этого ворота автоматически откроются.
ВНЕШНИЙ ВИД

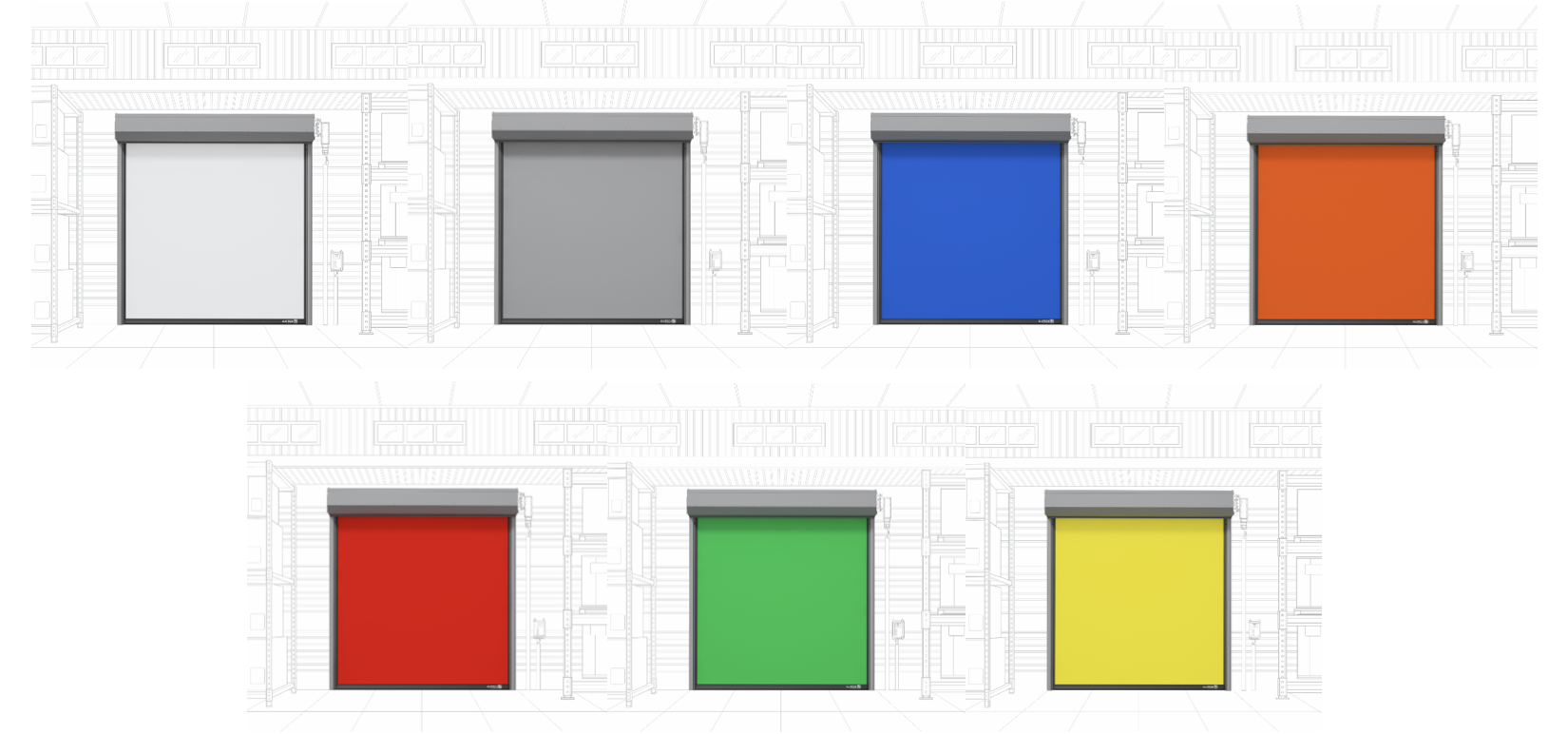

Цвет ПВХ-полотна
Для заказа доступны 7 стандартных цветов ПВХ-полотна скоростных рулонных ворот TurboFlex:
- Белый
- Серый
- Синий
- Желтый
- Оранжевый
- Красный
- Зеленый
Цвет короба и стоек
ВАРИАНТЫ УПРАВЛЕНИЯ

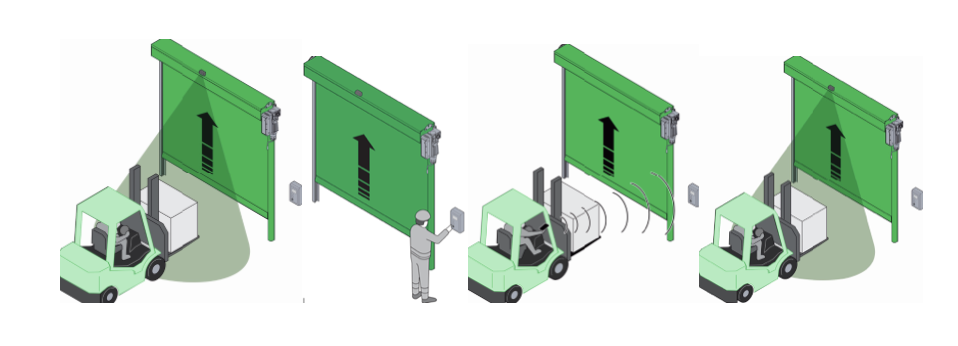

Варианты управления
Тип управления воротам только автоматическое. Тем не менее, Вы можете использовать различные варианты управления автоматикой:
1. При помощи радара
2. При помощи пульта ДУ
3. При помощи шнурового выключателя
4. Через пульт управления
ОПЦИИ И АКСЕССУАРЫ

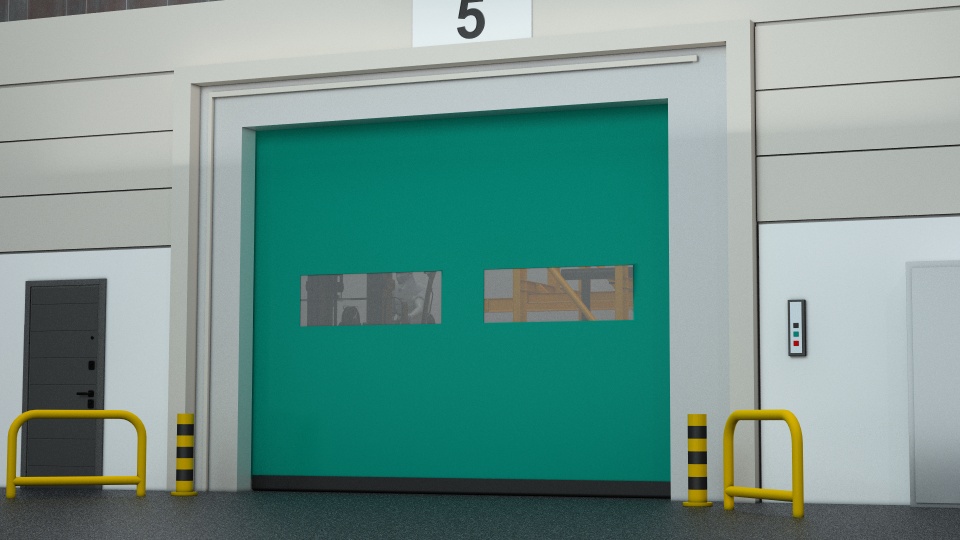

Светопрозрачные вставки
Обеспечивают дополнительное освещение и защиту от столкновений (размер вставок подбирается индивидуально)
Пульт ДУ
Позволяют управлять воротами дистанционно,
заказываются в комплекте с радиомодулями
Пост управления
Устанавливается в удаленных от основного поста управления местах и передает приводу команды открытия, закрытия и остановки ворот
Сигнальная лампа
Предупреждает о начале движения ворот, это снижает вероятность аварий на объекте

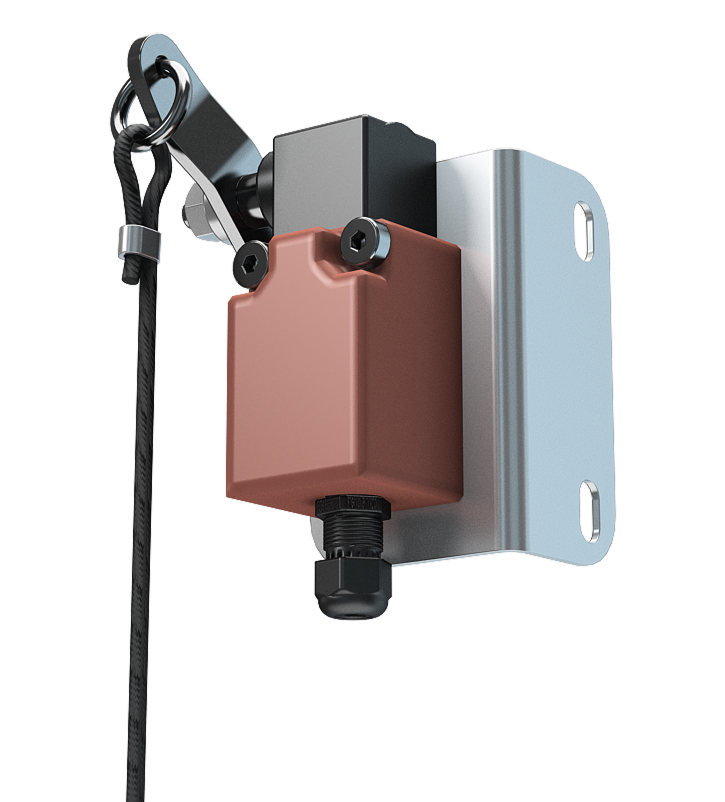

Шнуровый выключатель
Используется для открытия ворот вручную (трос можно установить с одной стороны полотна или с обеих)

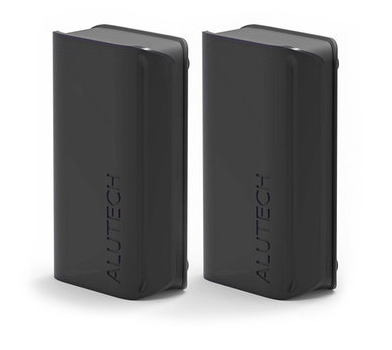

Фотоэлементы
Если на пути движения полотна появится препятствие, фотоэлементы передадут специальный сигнал на блок управления, а ворота автоматически откроются. 1 пара фотоэлементов входит в стандартный комплект ворот
Светофор
Регулирует движение и ускоряет транспортный поток

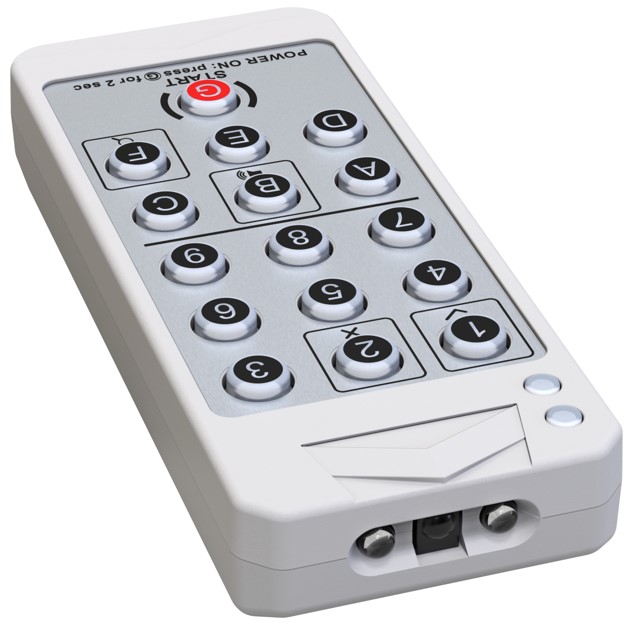

Пульт ДУ для настройки радара
Предназначены для широкой настройки радара

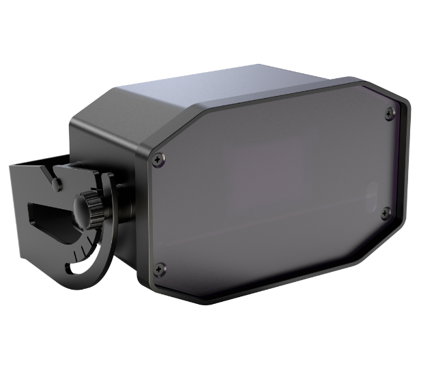

Радар
Открывает ворота при приближении транспорта
(в настройках можно отключить реагирование
на проезжающие мимо машины и пешеходов)
РАЗМЕРЫ СКОРОСТНЫХ ВОРОТ TURBOFLEX
*Любой размер с шагом 5 мм без переплаты и со стандартными сроками изготовления.
ПОДГОТОВКА ПРОЕМА
Для обеспечения правильного монтажа ворот, необходимо провести работы по подготовке проема, на который будут устанавливаться ворота. Хорошо подготовленный проем и качественный монтаж – залог долговечной и безопасной работы ворот.

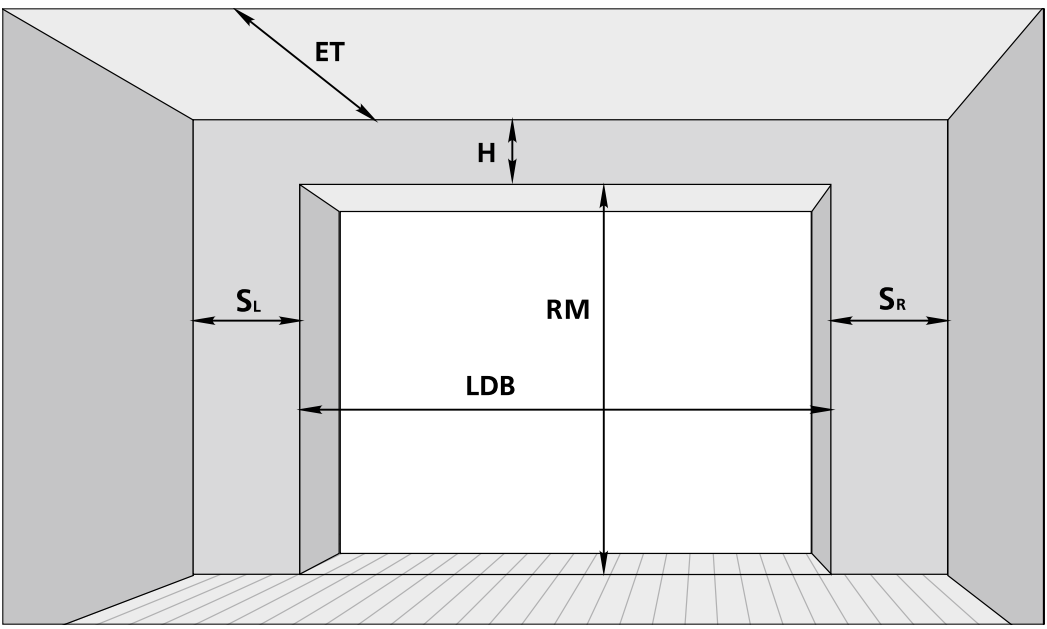

Схема проведения замеров
Пространство, необходимое для монтажа ворот
Подготовленные проемы должны отвечать следующим требованиям:
- Поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин.
- Отклонение рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм/м, но не более 5 мм по всей поверхности.
- Пространство, необходимое для монтажа ворот, должно быть свободно от строительных конструкций, трубопроводов отопления и вентиляции и т.п.
- Проем лучше выполнять из сплошных материалов, таких как бетон, естественный камень, цельный кирпич.
- Пространство, необходимое для монтажа ворот должно быть свободно от строительных конструкций, трубопроводов отопления и вентиляции и т.п.

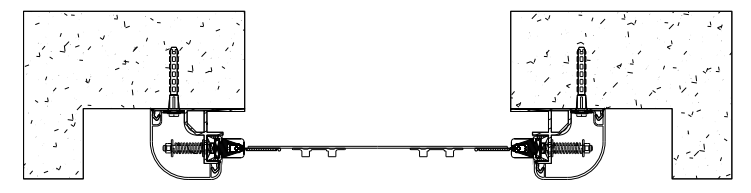

При выполнении проема помещения из бетона несущие элементы ворот крепятся непосредственно к проему при помощи нейлоновых дюбелей с вворачиваемыми винтами.
Установка ворот на проем, выполненный из бетона.
Установка ворот на проем, выполненный из бетона.
При выполнении проема помещения из металлоконструкции несущие элементы ворот крепятся при помощи самонарезающих винтов
Установка ворот на проем, выполненный из металлоконструкции
